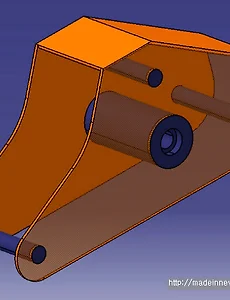

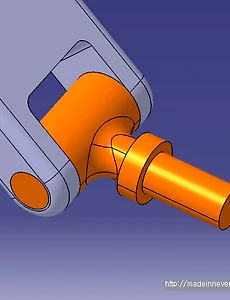

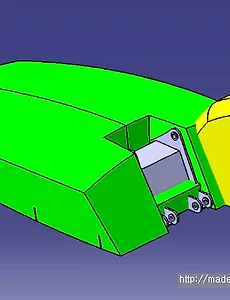

CATIA19 CATIA로 만든 겨울왕국 바닥?! 요즘 디즈니 애니메이션 겨울왕국(Frozen)이 돌풍을 일으키고 있지요? 저도 영화관에서 봤습니다만.. 겨울왕국 중에서도 Let it go는 정말 개인적으로도 대박이라고 생각했습니다. 진짜 돌려보고 돌려보고 또 봐도 질리지 않는 매력적인 노래와 애니메이션이 정말 좋더군요. 많은 분들이 Let it go를 보시고 따라 부르시기도 하고, Let it go에 나오는 엘사를 그리시기도 하고, 심지어는 불의 왕국이라고 애니메이션을 재창조하시기도 하시더군요(엘사 손에서 불을 뿜는..) 저는.. 이 Let it go를 보고 이상한 것에 꽂혔습니다. 바로 이것!!! Let it go에서 엘사가 발로 만드는(?!) 얼음궁전의 바닥에 꽂혔습니다. 저 대칭적인 모습.. 다들 대칭적인 모습 보면 끌리잖아요. 저만 그런거 아니.. 2014. 2. 7. CATIA를 이용한 굴삭기 만들기 : 캐터필러 & etc 오늘 만든 부분은 굴삭기의 바퀴 역할을 하는 즉 캐터필러(caterpillar, 무한궤도)입니다. 이번 부분은 삽질(?!)을 적게 하고도 만들 수 있는 부분으로, 완성된 부품들은 다음과 같습니다. 1. 캐터필러의 커버 완성된 캐터필러 커버입니다. 겉부분을 투명하게 바꾸어보면 안쪽 부분은 위와 같이 생겼음을 알 수 있습니다. 2. Track 캐터필러에서 실질적으로 땅에 닿는 부분인 Track입니다. 일단 여기서는 1개만 만들고 Assembly에서 여러 개로 조립하여 완성하게 된답니다. 위의 부분은 땅에 닿는 부분이 아닌 안쪽을 향하는 부분입니다. 위의 부분이 실질적으로 땅에 닿는 부분입니다. 위의 부품들을 조립하면 다음과 같이 캐터필러가 완성된다고 합니다(책 이미지를 참조함). 물론 현재 단계에서는 각 부.. 2014. 2. 1. CATIA를 이용한 굴삭기 만들기 : 하부 주행체 새해 첫 날입니다. 모두모두 새해 복 많이 받으십시오(__)*ㅎ 이번 포스팅에서는 굴삭기에서의 하부 주행체를 만드는 과정을 소개해드리고자 합니다. 이번 과정에서 배운 팁은 바로 Positioned Sketch에서의 Barycenter의 이용입니다. Barycenter란 무게중심이란 뜻인데요. 이는 아래 보시는 것과 같이 Positioned Sketch에서 Origin을 선택할 때 선택 가능합니다. Barycenter를 선택하면, 선택한 형상(면)의 중심을 원점으로 정의할 수 있습니다. 이때 중심점은 선택한 면의 무게중심이 되게 됩니다. 다음 그림처럼 Origin에서 Barycenter를 선택하고 그림에서처럼 Face/Mirror.7/Body.4의 이름을 가진 면을 선택하게되면.. 아래에서 보시는 것처럼 .. 2014. 1. 31. CATIA를 이용한 굴삭기 만들기 : 조종실과 프레임 설은 잘 준비하고 계시나요?ㅎ 이번 포스팅에서는 굴삭기에서의 조종실과 프레임을 만드는 과정을 소개해드리고자 합니다. 원래 상부 본체에는 엔진을 비롯한 유압장치, 카운터웨이트 등이 자리하지만.. 굴삭기 형상 및 기구학적 구현을 위해 이러한 부분은 생략한다고 하네요.ㅎ 만드는 과정 중 [31]번에 보면 Cut part by sketch plane을 사용하여 스케치하면 대상을 관찰하기에 보다 편리하다고 되어있는데.. 제가 자주 사용하는 기능이 아니다보니 어디에 Toolbar가 있는지 까먹었다지요-_-; 일단 기능을 설명하면, 말 그대로 sketch plane으로 형상을 잘랐을 때 보이는 단면만 보이도록 하는 기능입니다. 이 Cut part by sketch plane는 Visualization toolbar에.. 2014. 1. 30. 이전 1 2 3 4 5 다음
